YUV格式分类

2023-03-20 40 0

前面我们说的是按YUV比例因子分为YUV444,YUV422,YUV420和YUV411这些是按YUV数据的比例做了一个粗的分类,其决字一幅图其数据量的大小。但是这些YUV数据的组成顺序也就是内存排布顺序不同,又衍生了很多不同的格式。
YUV按数据组织方式可分为2大类:

YUV 的存储格式

YUV 的存储格式,有3种:

  • planar 平面格式:指YUV 三个分量分开存放
  • packed 打包模式:指每个像素点的 Y、U、V 分量是连续交替存储的。
  • Semi-Planar Y 分量单独存放,UV 分量交错存放
    Y Y Y Y Y Y
    Y Y Y Y Y Y
    Y Y Y Y Y Y                                Y Y Y Y Y Y
    Y Y Y Y Y Y                                Y Y Y Y Y Y
    U U U U U U     Y U Y V Y U Y V Y U Y V    Y Y Y Y Y Y
    U U U U U U     Y U Y V Y U Y V Y U Y V    Y Y Y Y Y Y
    V V V V V V     Y U Y V Y U Y V Y U Y V    U V U V U V
    V V V V V V     Y U Y V Y U Y V Y U Y V    U V U V U V
    - Planar -       - Packed -                  Semi-Planar

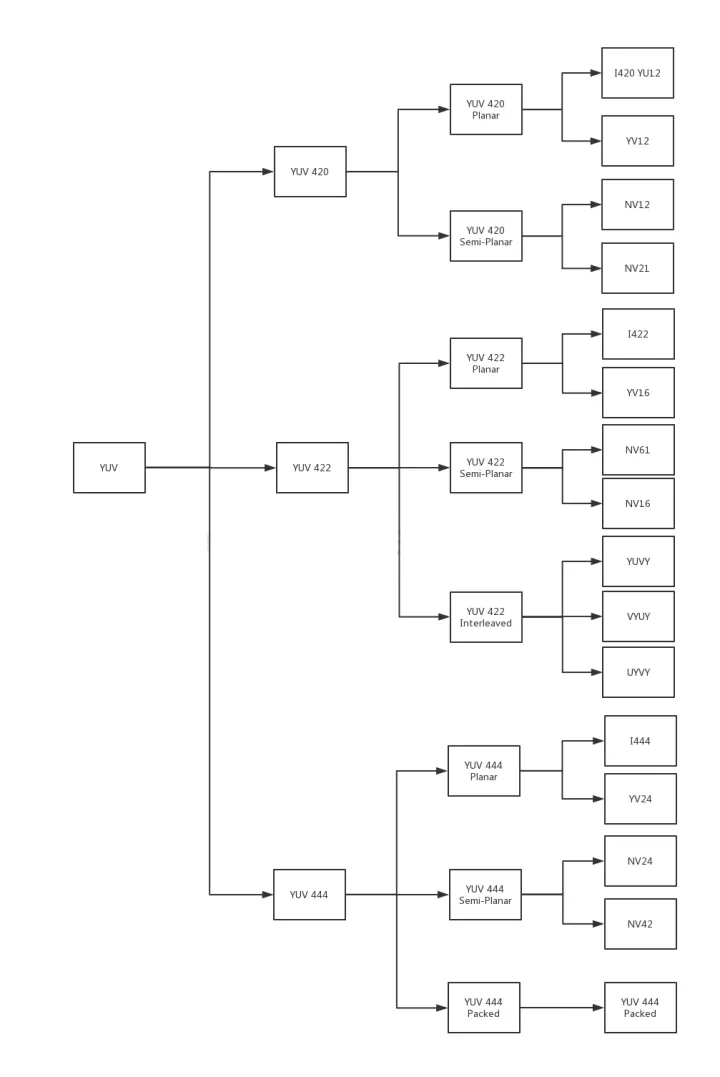

YUV格式分类

YUV格式分类
